21475173 - Foglio, scala lineare SJ-1000 (nastro per encoder)

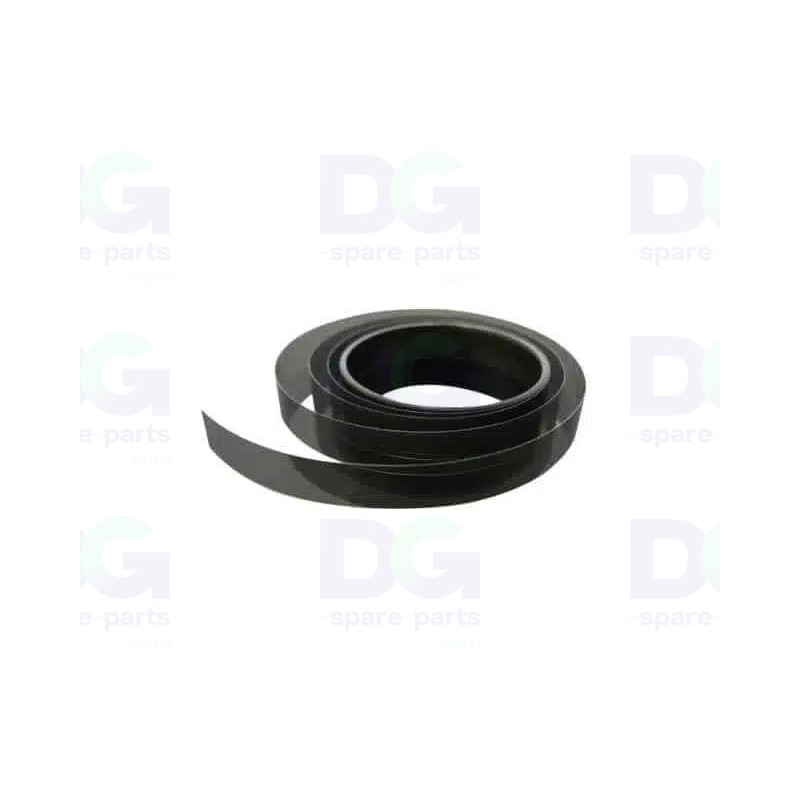

Nastro encoder lineare – Roland SJ-1000 – 21475173

La banda encoder lineare Roland 21475173 (Sheet, Linear Scale SJ-1000) è la scala ottica fissata lungo la guida del carrello dei modelli SJ-1000 e SJ-1045EX. Il sensore dell’encoder la legge in modo continuo per determinare la posizione esatta delle testine.

Le sue graduazioni a 180 linee per pollice (180 LPI) forniscono al controller il riferimento di posizione ad ogni passata. Questa precisione garantisce un posizionamento esatto delle gocce e una stampa bidirezionale senza sfasamenti.

Fornita singolarmente, nelle dimensioni originali di 3325 × 15 mm, fori di fissaggio inclusi. Tre varianti tra cui scegliere in questa scheda: Nuovo (pezzo originale Roland), Ricondizionato (pezzo originale controllato) o Nuovo / Compatibile (nastro prodotto da DG Spare Parts).

Caratteristiche tecniche

• Codice OEM: 21475173
• Produttore: Roland DG
• Tipo di pezzo: Scala per encoder lineare (linear encoder scale / encoder strip)
• Risoluzione: 180 LPI
• Dimensioni: 3325 mm × 15 mm (lunghezza totale, fori inclusi)
• Asse interessato: Spostamento del carrello di stampa
• Consegna: Singolo componente
• Stato: Nuovo (OEM), Ricondizionato o Nuovo / Compatibile a seconda della variante scelta

Compatibilità e utilizzo

• Roland SJ-1000
• Roland SJ-1045EX

Versione «Nuovo / Compatibile» – prodotta da DG Spare Parts

• Nastro tagliato nel nostro laboratorio da un nastro encoder generico da 180 LPI, larghezza 15 mm, della lunghezza originale di 3325 mm.
• Fornito senza fori di fissaggio: questi devono essere praticati dal cliente riportando la posizione dei fori del nastro originale.
• Stessa risoluzione e stessa larghezza del pezzo originale, compatibile con il sensore dell’encoder esistente.
• Produzione su richiesta, senza garanzia del produttore Roland.

Funzione

• Fornire al sensore dell’encoder il riferimento di posizione del carrello
• Assicurare la sincronizzazione tra lo spostamento del carrello e il movimento delle testine
• Garantire l’allineamento delle passate di andata e ritorno
• Mantenere la precisione dimensionale delle stampe

Possibili sintomi in caso di usura

• Errore «Motor error» o arresto del carrello durante la stampa
• Sfalsamento o duplicazione delle passate in modalità bidirezionale
• Strisce sottili e irregolari lungo la larghezza del supporto
• Graffi, tracce di inchiostro o graduazioni cancellate visibili sul nastro

La sostituzione del nastro dell’encoder ripristina un posizionamento affidabile del carrello ed elimina i difetti di registro legati a una lettura alterata.
