E300659 - Scala per encoder lineare 1112 (nastro per encoder)

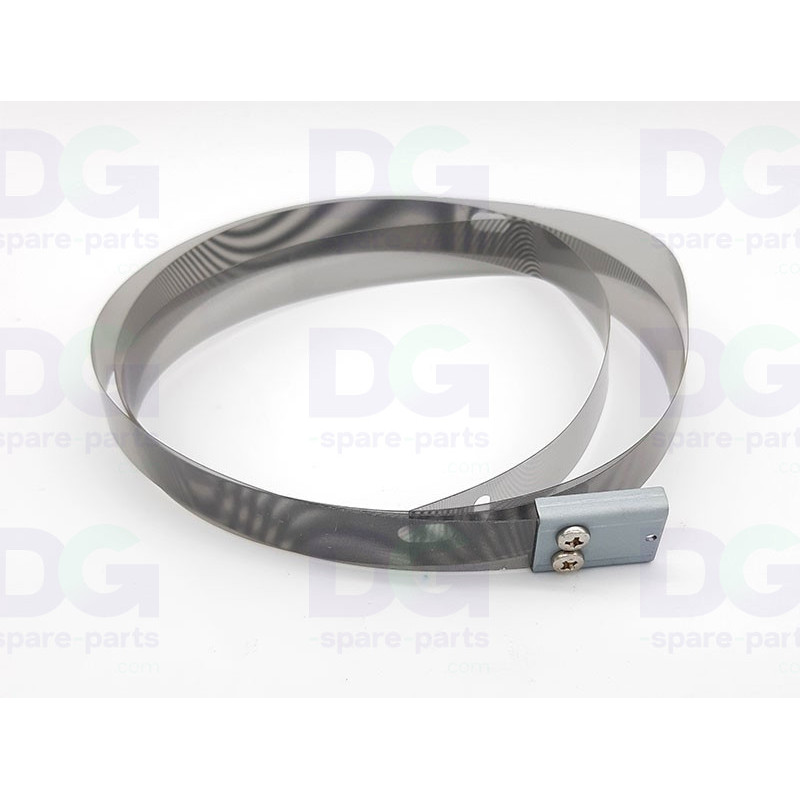

Scala di encoder lineare – Mimaki CJV30-60 – E300659

La scala dell'encoder lineare Mimaki E300659 (Linear Encoder Scale 1112) è la riga ottica fissata lungo la barra Y dei modelli CJV30-60 e CJV30-60BS. Il sensore dell’encoder la legge in modo continuo per determinare la posizione esatta delle testine.

Le sue graduazioni a 180 linee per pollice (180 LPI) forniscono al controller il riferimento di posizione ad ogni passaggio. Questa precisione garantisce un posizionamento esatto delle gocce e un taglio del contorno allineato alla stampa.

Fornita singolarmente, nelle dimensioni originali di 1112 × 15 mm, fori di fissaggio inclusi. Tre varianti tra cui scegliere in questa scheda: Nuovo (ricambio originale Mimaki), Ricondizionato (ricambio originale controllato) o Nuovo / Compatibile (nastro prodotto da DG Spare Parts).

Caratteristiche tecniche

• Codice OEM: E300659
• Produttore: Mimaki
• Tipo di ricambio: Scala per encoder lineare (linear encoder scale / encoder strip)
• Risoluzione: 180 LPI
• Dimensioni: 1112 mm × 15 mm (lunghezza totale, fori inclusi)
• Asse interessato: Y – spostamento del carrello di stampa
• Consegna: Singolo pezzo
• Stato: Nuovo (OEM), Ricondizionato o Nuovo / Compatibile a seconda della variante scelta

Compatibilità e utilizzo

• Mimaki CJV30-60
• Mimaki CJV30-60BS

Versione «Nuovo / Compatibile» – prodotta da DG Spare Parts

• Nastro tagliato nella nostra officina da un nastro encoder generico da 180 LPI, larghezza 15 mm, con lunghezza originale di 1112 mm.
• Fornita senza fori di fissaggio: questi devono essere praticati dal cliente riportando la posizione dei fori del nastro originale.
• Stessa risoluzione e stessa larghezza del pezzo originale, compatibile con il sensore dell’encoder esistente.
• Produzione su richiesta, senza garanzia del produttore Mimaki.

Funzione

• Fornire al sensore dell’encoder il riferimento di posizione del carrello sull’asse Y
• Garantire la sincronizzazione tra lo spostamento del carrello e il movimento delle testine
• Garantire l’allineamento delle passate di andata e ritorno
• Mantenere la precisione dimensionale delle stampe

Possibili sintomi in caso di usura

• Errore «Y current over» o arresto del carrello durante la stampa
• Sfalsamento o duplicazione delle passate in modalità bidirezionale
• Taglio del contorno sfalsato rispetto alla stampa
• Righe, tracce di inchiostro o graduazioni cancellate visibili sul nastro

La sostituzione del nastro dell’encoder ripristina un posizionamento affidabile del carrello ed elimina i difetti di registro legati a una lettura alterata.

♻️ DG Spare Parts – specialista europeo in ricambi per stampanti e plotter di grande formato.
