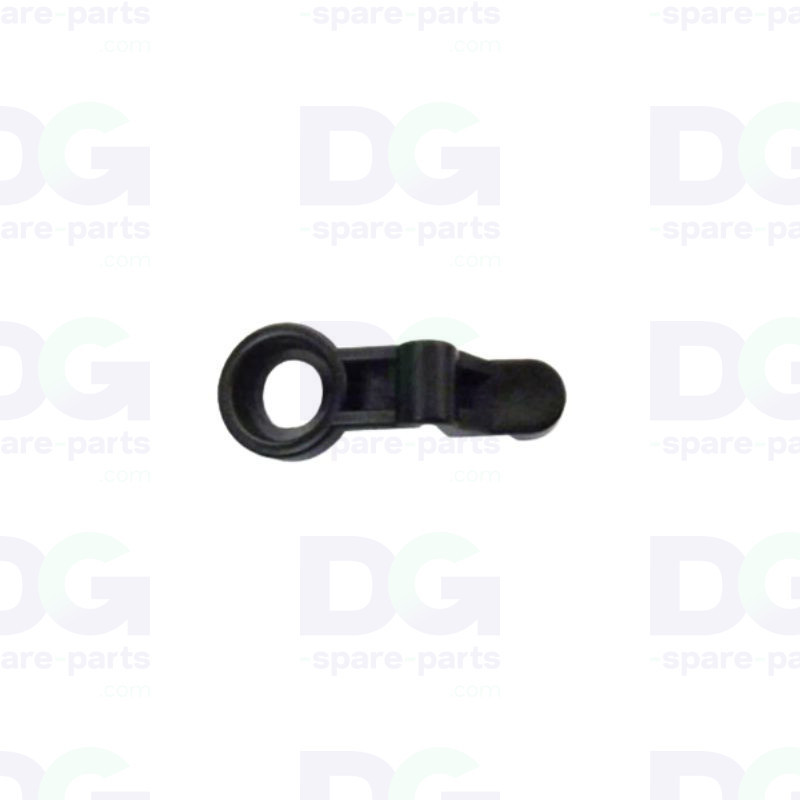

M602126 - Leva di regolazione dell'inclinazione JV33

Leva di regolazione dell'inclinazione (Inclination Adjustment Lever) – Mimaki JV33 M602126

La leva di regolazione dell'inclinazione M602126 (Inclination Adjustment Lever) è la leva di regolazione dell'inclinazione e dell'altezza della testina montata sul carrello delle stampanti grande formato Mimaki JV33-130/160/260.

Regola la distanza (head gap) tra la superficie degli ugelli e il supporto in base allo spessore del substrato. Offre più impostazioni: una posizione bassa (Thin) per i supporti sottili (≤ 1 mm) e una posizione alta (Thick) per i supporti spessi. Un head gap corretto garantisce una qualità di stampa ottimale, senza rischio che la testina sfreghi sul substrato né schizzi d'inchiostro. Si sostituisce in caso di rottura, gioco meccanico o incapacità di mantenere la posizione selezionata.

Specifiche tecniche

• Riferimento OEM: M602126
• Produttore: Mimaki
• Tipo di pezzo: Leva di regolazione dell'inclinazione della testina
• Origine: Pezzo originale
• Tipo: Leva di regolazione dell'inclinazione della testina
• Posizioni: Thin (supporto ≤ 1 mm) / Thick (supporto spesso)
• Fissaggio: Trattenuta da 2 viti sul lato anteriore del carrello
• Posizione: Carrello portatestine
• Macchine: Mimaki JV33-130 / 160 / 260
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Stampanti Mimaki JV33-130 / JV33-160 / JV33-260

Funzione

• Regola l'altezza della testina rispetto al supporto (head gap)
• Permette l'adattamento a diversi spessori di substrato (sottile / spesso)
• Mantiene la corretta inclinazione della testina per un getto perpendicolare
• Evita che la testina sfreghi sui supporti spessi
• Riduce gli schizzi d'inchiostro sui supporti sottili

Segni di usura

• Incapacità di mantenere la posizione selezionata
• Testina che sfrega sul supporto nonostante la posizione alta
• Gioco meccanico percettibile alla leva
• Schizzi o stampa sfocata per head gap errato
• Leva rotta o deformata che impedisce la regolazione

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.
