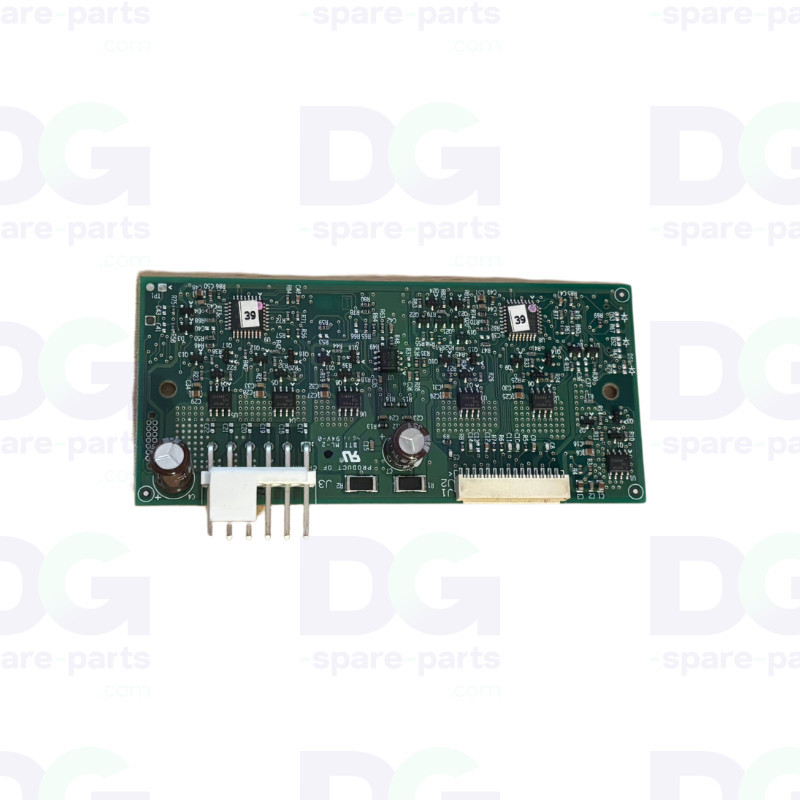

CQ102-80002 - Circuito integrado de control de vacío (PCA)

PCA VACUUM DRIVER

La tarjeta Vacuum Driver PCA, con referencia CQ102-80002, es la tarjeta electrónica de control del sistema de vacío de las impresoras HP Latex 560 y 570, así como de las HP DesignJet Z6200, T7100 y T7200. Controla los motores sin escobillas que generan el vacío necesario para mantener el soporte de impresión fijado a la plataforma de impresión.

Esta pieza desempeña un papel técnico fundamental en el funcionamiento de la máquina. Su sustitución permite recuperar el rendimiento original del equipo.

Función del componente

• Controla los ventiladores de vacío que fijan el soporte a la plataforma de impresión•
Regula la presión negativa para garantizar un avance estable del soporte y una impresión sin
arrugas• Actúa como interfaz entre la electrónica de control y el circuito de vacío•
Tarjeta sin carcasa, montada en el conjunto del ventilador de vacío

Referencias

Referencia OEM: CQ102-80002

Compatibilidad con máquinas

• HP Latex
560• HP Latex
570• HP DesignJet
Z6200• HP DesignJet
T7100• HP DesignJet T7200

Información técnica importante

• Tipo: Tarjeta controladora de vacío (Vacuum Driver PCA)
• Referencia OEM:
CQ102-80002• Montaje: tarjeta fijada al conjunto del ventilador de
vacío• Marca: HP

Posibles síntomas en caso de avería

• Pérdida de succión: soporte mal fijado, arrugas o
atascos• Las turbinas de vacío no arrancan o giran de forma continua•
Presión negativa irregular en la mesa de impresión•
Error del sistema relacionado con el ventilador de vacío en el panel de control
