6084060000 - CONJUNTO, PLACA PRINCIPAL SP-300V

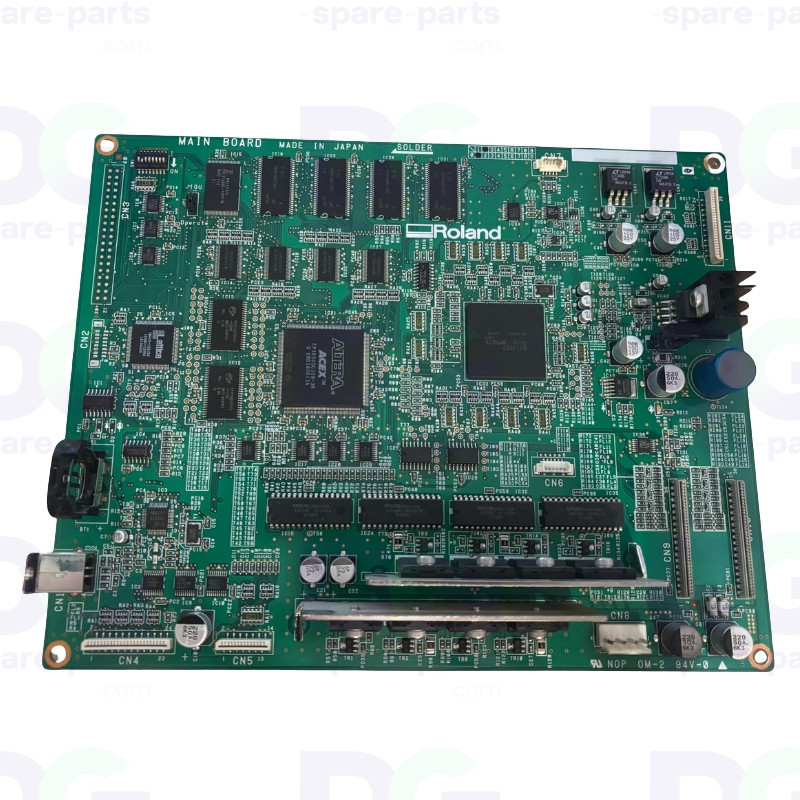

Placa principal (Main Board) – Roland SP-300V – 6084060000

La placa principal (Main Board) referencia 6084060000 es la placa electrónica maestra del plóter de impresión y corte Roland SP-300V. Acciona todas las funciones de la máquina: procesamiento de los datos de impresión, gestión de los motores de los ejes, control del cabezal de impresión y lectura de los sensores.

Auténtico cerebro de la máquina, esta placa coordina la comunicación con el ordenador host, la sincronización del carro (eje de escaneo) y del avance del soporte (eje de avance), así como la secuencia de impresión y de corte de contorno. Su buen funcionamiento garantiza un control fiable y preciso de todas las funciones del SP-300V.

Suministrada como conjunto completo (Assy), esta placa original Roland (OEM) también lleva la referencia 7840605500. Se entrega programada y lista para instalar, para una sustitución directa en el SP-300V.

El manual de servicio Roland SP-300 la sitúa en el chasis electrónico, junto a la placa servo, la placa de control del calentador y la fuente de alimentación: incorpora el controlador USB, el regulador de +5 V, las etapas de control de los dos cabezales (HEAD0 / HEAD1) con sus fusibles, la memoria flash del firmware, la pila del reloj y el interruptor DIP. En la nomenclatura del SP-300, la placa principal figura con la referencia 7840605500 « SP-300 MAIN BOARD ASSY ».

Especificaciones técnicas

• Referencia OEM: 6084060000
• Fabricante: Roland DG (OEM)
• Tipo de pieza: Placa principal / placa base electrónica (Assy)
• Referencia alternativa: 7840605500
• Estado de la placa: Programada, lista para usar (no virgen)
• Origen: Pieza original Roland (OEM)
• Aplicación: Plóter de impresión y corte ecosolvente de gran formato
• Designación de fabricante: « Assy, Main Board » (SP-300V); designación en la nomenclatura SP-300: « SP-300 MAIN BOARD ASSY » (7840605500)
• Ubicación: Chasis electrónico (« CHASSIS »), bajo la cubierta del chasis, junto a la placa servo, la placa de control del calentador y la fuente de alimentación conmutada
• Componentes sustituibles (manual Roland): IC3 M66291GP (USB); IC42 L4960 (+5 V); IC16/24/32/35 E09A19RA a E09A22RA (convertidores D/A de los cabezales); transistores 2SC4131 / 2SA1746 (control de los cabezales); fusibles F1 (regulador), F2 y F3 (alimentación del cabezal 0 y del cabezal 1)
• Pila: CR2032 (referencia Roland 15009101)
• Interruptor DIP: bits 1 a 8 en OFF en el SP-300 (manual de servicio)
• Firmware: versión 6.6 o posterior, cargada por USB con el software Peck.exe
• Tiempo de sustitución (Roland): 25 min, más 110 min de ajustes
• Nota: Según el manual de servicio Roland SP-300, los drivers de los motores de bomba, limpiador y tapado, así como el control del ventilador, se encuentran en la placa servo (7840605600) y no en la placa principal: la mención del control de los motores en el texto de esta ficha debe leerse con esta reserva. Un distribuidor describe la placa 6084060000 como entregada virgen (« empty board, and no program ») y el procedimiento Roland prevé la carga del firmware tras la sustitución: el estado « Programada, lista para usar (no virgen) » indicado en esta ficha debe confirmarse a la entrega.
• Envío: Conjunto completo montado, listo para instalar

Compatibilidad y uso

• Roland SP-300v
• Roland SP-300
• Tras la sustitución, el procedimiento Roland prevé: ajuste del interruptor DIP, colocación de la pila, carga del firmware por USB, inicialización de los parámetros del sistema, rango de los cabezales (« HEAD RANK »), número de serie, inicialización « LIMIT » y « CUT DOWN », ajuste del codificador lineal, alineación de los cabezales y calibración. Sin la inicialización de la « LIMIT POSITION », la máquina muestra « SERVICE CALL 0101 ».
• Ante « SERVICE CALL 0002 », comprobar primero el cable entre la placa principal y la placa servo, después la placa servo, y solo en último lugar la placa principal (orden indicado en las Service Notes del SP-540V, código idéntico en el SP-300).
• Una máquina con un firmware anterior a la versión 6.6 debe actualizarse para funcionar con esta placa.

Función

• Controlador USB del enlace con el ordenador (IC3 M66291GP)
• Control de los dos cabezales de impresión (HEAD0 / HEAD1): convertidores D/A de forma de onda, transistores 2SC4131 / 2SA1746, fusibles F2 y F3
• Regulación de +5 V (IC42 L4960, protegida por el fusible F1)
• Memoria flash del firmware y reloj respaldado por pila CR2032
• Procesa y gestiona los datos de impresión recibidos del RIP / ordenador
• Acciona los motores de accionamiento (carro / eje de escaneo y eje de avance del soporte)
• Controla el cabezal de impresión y la secuencia de eyección de tinta
• Gestiona los sensores, el corte de contorno y la electrónica de la máquina
• Se comunica con el ordenador host (interfaz de datos)

Signos de desgaste

• « SERVICE CALL 0002 » « Sub CPU Communication Error » (comunicación con la placa servo)
• « SERVICE CALL 0003 » « DIPSW setting error »: ajuste incoherente del interruptor DIP (según las Service Notes del SP-540V, plataforma de la misma generación)
• Limpieza de cabezales lanzada en cada encendido tras un corte de la alimentación principal: pila de la placa agotada (comprobación en el menú « CLOCK CHECK »)
• La máquina ya no enciende o no se inicializa al arrancar
• Errores o pérdida de comunicación con el ordenador
• Movimiento del carro o del avance del soporte errático, o incluso bloqueado
• Defectos de impresión inexplicables (líneas faltantes, calidad degradada)
• Mensajes de error del sistema o bloqueos recurrentes del panel de control

La sustitución de la placa principal por una referencia original 6084060000 restablece el control completo del Roland SP-300V y devuelve la máquina a producción con total fiabilidad.

Piezas asociadas

• 7840605600 — placa servo « SP-300 SERVO BOARD », conectada a la placa principal; comprobarla antes que la placa principal ante « SERVICE CALL 0002 »
• 15009101 — pila de litio CR2032 del reloj, montada en la placa principal y que debe instalarse al sustituirla
