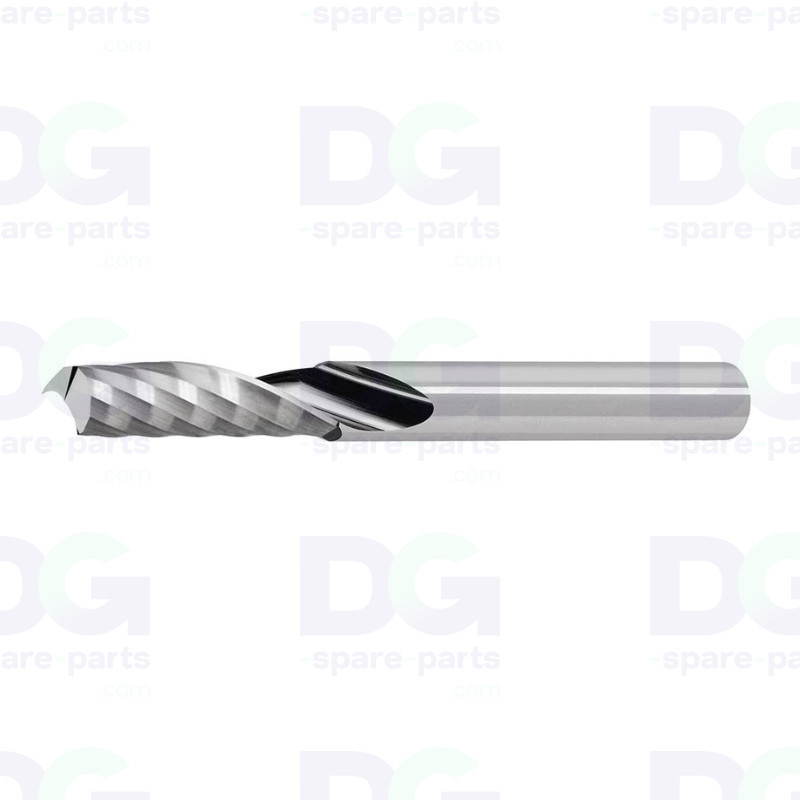

Fresa Diager® 4013--0600A

Fresa de metal duro de 1 diente tipo Zünd – Diager® 4013--0600A – Ø6 mm

La fresa de carburo monobloque de 1 diente con hélice a la derecha Diager® 4013--0600A es una herramienta de corte rotativa diseñada para las mesas de corte digital Zünd equipadas con un módulo de fresado (RM). Sustituye directamente a la referencia TPS ER66.4 y se instala sin necesidad de adaptación en los husillos Zünd estándar.

Su geometría upcut (hélice derecha) garantiza la evacuación de las virutas hacia arriba, lo que limita la acumulación de material en la línea de corte. La ranura lisa y pulida reduce la acumulación de material (built-up edge), lo que garantiza un acabado superficial uniforme y una vida útil optimizada en materiales plásticos, madera y compuestos.

El anillo de posicionamiento integrado (cola de Ø6 mm, estándar Zünd) garantiza un montaje rápido y repetible sin necesidad de ajustes adicionales, conforme a las especificaciones de los portaherramientas Zünd RM.

Características técnicas

• Referencia del fabricante: 4013--0600A
• Fabricante: Diager®
• Tipo: Fresa de 1 diente, hélice a la derecha
• Diámetro de corte: Ø6 mm
• Diámetro del vástago: Ø6 mm (estándar para máquinas Zünd)
• Número de dientes: 1
• Sentido de corte: Upcut – evacuación de virutas hacia arriba
• Material de la herramienta: Carburo monobloque
• Referencia equivalente: TPS ER66.4
• Aplicación: Mesas de corte digital – fresado de contornos y ranurado

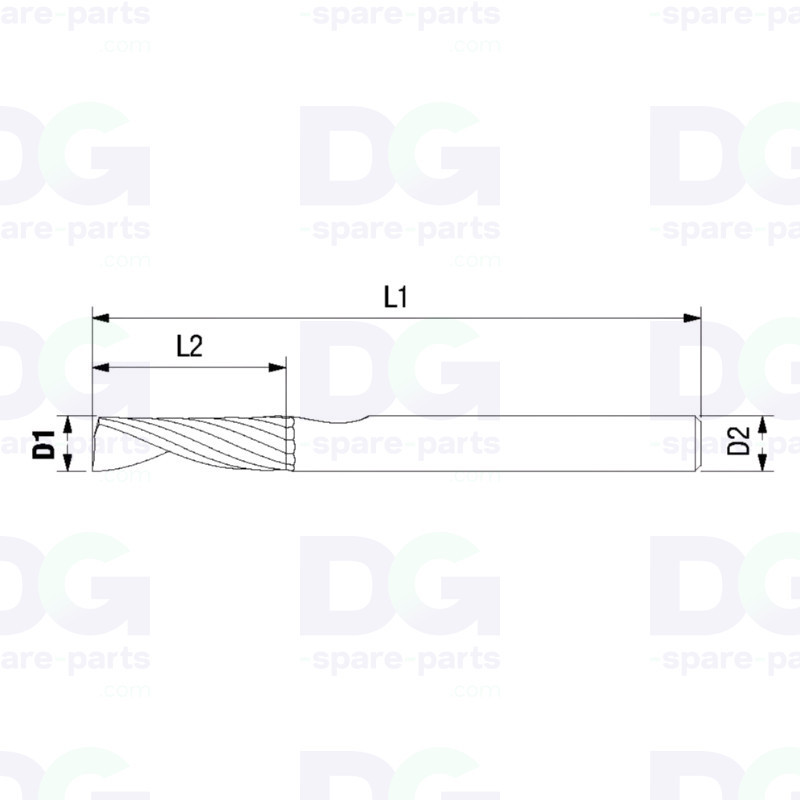

Dimensiones (en mm)

• D1: 6
• D2: 6
• L1: 60
• L2: 22

Compatibilidad y uso

• Zünd G3 / S3 – módulo Router Module (RM / RM-L)
• Equivalente directo al TPS ER66.4 – sustitución sin modificaciones

Función

• Corte y fresado de contornos precisos en materiales plásticos semirrígidos, PVC, espumas y madera
• Eficaz evacuación de virutas hacia arriba para mantener limpio el trazo de corte
• Realización de ranuras, mortajas y cortes de perfiles en la mesa digital Zünd
• Acabado superficial optimizado gracias al ranurado liso y pulido (reducción del reborde)

Posibles síntomas en caso de desgaste

• Bordes irregulares en los cortes o desgarros del material
• Deterioro del estado de la superficie: quemaduras, marcas de vibración, rugosidad anómala
• Acumulación de material fundido en la línea de corte (atascamiento)
• Inexactitud de la trayectoria o holgura perceptible en el eje del husillo
• Ruido de corte alterado o vibraciones inusuales durante el mecanizado

La sustitución periódica de la fresa Diager® 4013--0600A garantiza la calidad del corte y protege el husillo del módulo RM contra las tensiones mecánicas asociadas a una herramienta desgastada.
