Luftmagnetventil für die Zund 1K-Fräse

Pneumatisches Magnetventil – Zünd 1K Router – Festo MHE2-M1H-3/2G-M7-K (196132)

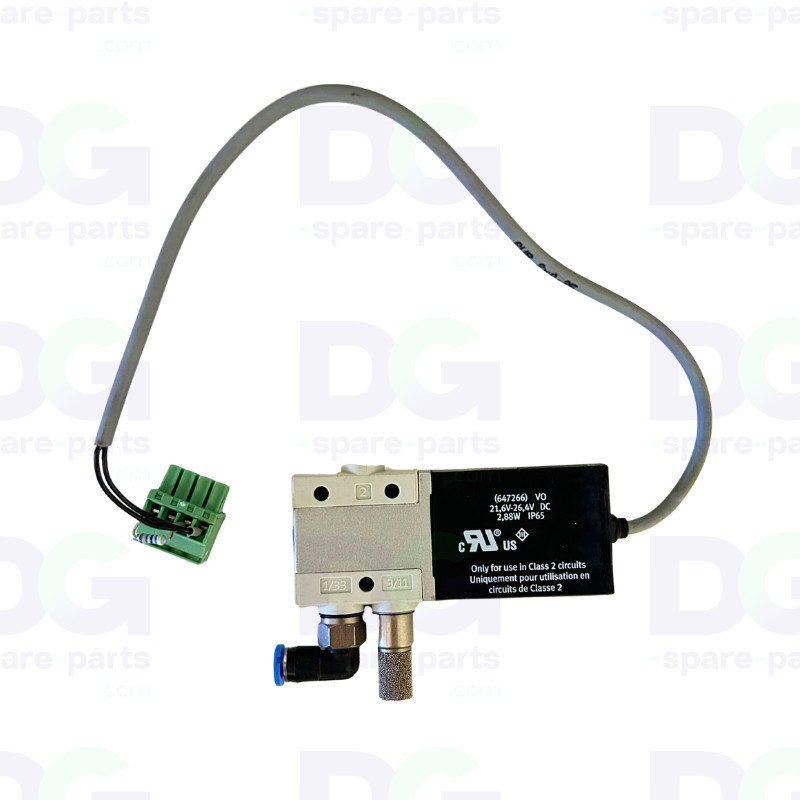

Das pneumatische Magnetventil Festo MHE2-M1H-3/2G-M7-K (OEM-Teilenummer 196132) ist das direktgesteuerte 3/2-Wege-Ventil, das im Zünd 1K Router zur Steuerung der Vakuum- und Druckluftkreisläufe des Schneidetisches und der Werkzeugmodule eingesetzt wird.

Dieses Magnetventil basiert auf einem druckentlasteten Sitzventil und gewährleistet extrem kurze Schaltzeiten (7 ms beim Öffnen, 3,5 ms beim Schließen) sowie eine Ansteuerfrequenz von bis zu 130 Hz. Diese Schnelligkeit gewährleistet eine präzise Steuerung des Unterdrucks in den Vakuumzonen des Zünd, was für die Stabilität des Materials während des Schneidvorgangs unerlässlich ist.

Es wird als komplette Baugruppe (Assy) mit Spule, ungedämpfter Handbetätigung und integriertem 2,5-m-Kabel geliefert und ersetzt eins zu eins das originale Festo-Bauteil, das werkseitig an der Zünd-Maschine montiert wurde.

Technische Daten

• OEM-Teilenummer: Festo MHE2-M1H-3/2G-M7-K (196132)
• Hersteller der Komponente: Festo
• Ventiltyp: 3/2 NC (normal geschlossen), monostabil, direktgesteuert
• Versorgungsspannung: 24 V DC (±10 %)
• Spulenleistung: 2,88 W
• Betriebsdruck: −0,9 bar bis 8 bar (vakuum- und druckfest)
• Nennfördermenge: 100 l/min
• Pneumatikanschlüsse: M7 (Anschlüsse 1, 2 und 3)
• Schaltzeit: 7 ms (Öffnen) / 3,5 ms (Schließen)
• Max. Schaltfrequenz: 130 Hz
• Schutzart: IP55
• Elektrischer Anschluss: integriertes PUR-Kabel 2,5 m
• Gehäuse: beschichtetes Zamak-Druckgussgehäuse
• Gewicht: 60 g
• Lieferung: Komplettset (Assy), einbaufertig
• Anwendung: Digitaler Schneidetisch – Vakuum-/Druckkreis

Kompatibilität und Verwendung

• Zünd 1K Router
• Zünd G3, S3, L3 – Pneumatikkreisläufe mit Festo-Ventilen MHE2
• Alle Zünd-Maschinen, die das Festo-Ventil 196132 als Originalteil verwenden

Funktion

• Schnelles Umschalten der Vakuumkreise auf die Bereiche des Schneidetisches
• Pneumatische Ansteuerung der Werkzeugmodule (Router, Oszillator, Universal)
• Steuerung von Druckluft und Vakuum an den Verteilermagnetventilen
• Stabile Materialführung während des Schneidvorgangs dank schneller Umschaltung
• Selektive Isolierung oder Aktivierung von pneumatischen Abschnitten des Zünd

Mögliche Anzeichen bei Verschleiß

• Vakuumverlust oder instabiler Unterdruck in einem Bereich der Schneidplatte
• Material verschiebt sich oder löst sich während des Schneidvorgangs
• Ungewöhnliche Schaltgeräusche oder unregelmäßiges pneumatisches Klackern
• Verschlechterte Reaktionszeit des betroffenen Werkzeugs
• Spule, die sich erhitzt, kleben bleibt oder nicht mehr aktiviert wird
• Pneumatischer Fehlercode oder Druckalarm auf der Zünd-Benutzeroberfläche

Durch den Austausch dieses Magnetventils werden die ursprüngliche Schaltgeschwindigkeit und die Präzision der Vakuumhaltung wiederhergestellt – Voraussetzungen für einen sauberen und produktiven Schneidevorgang auf dem Zünd 1K Router.
