QHH15CA – HIWIN-Linearführungssatz (1 Schiene + 4 Lager QHH15CA)

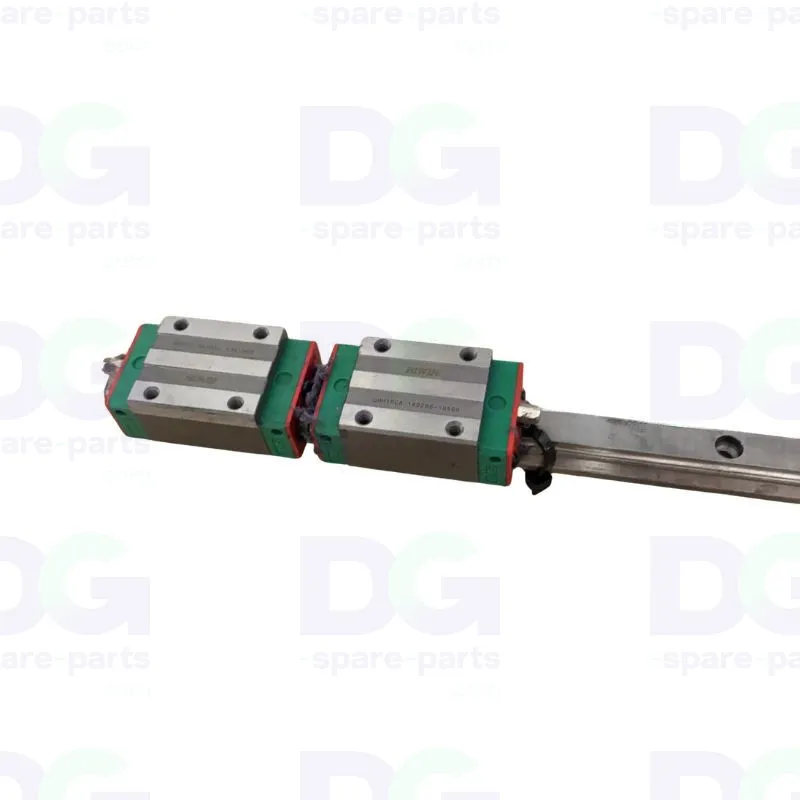

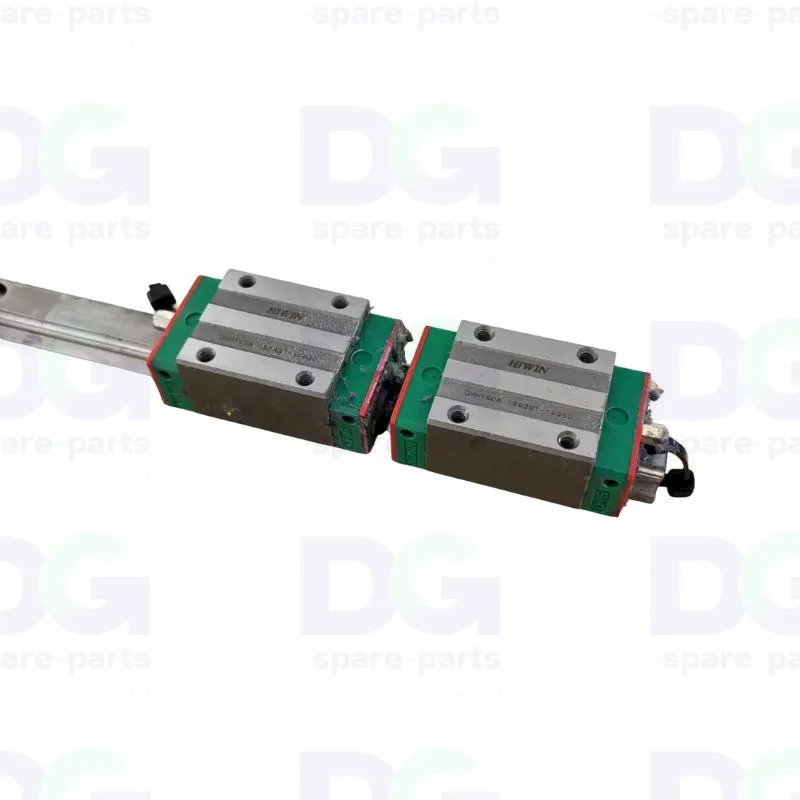

HIWIN QHH15 Linearführungssatz (1 Schiene + 4 Lager) – HandTop HT2512

Dieser Linearführungssatz gewährleistet die präzise Bewegung einer Achse des Großformat-UV-Druckers HandTop HT2512. Er umfasst 1 HIWIN-Schiene (Größe 15, 370 mm) und 4 HIWIN QHH15CA-Lager (Laufwagen).

Die Lager gehören zur HIWIN-QH-Serie (QHH15CA) und sind als Käfigkugellager (caged ball) ausgeführt: optimierter Kugelumlauf, geräuscharmer Betrieb, gute Schmierung und längere Lebensdauer bei hoher Tragfähigkeit. Die 4 Lager (2 an jedem Ende der Schiene) tragen das bewegliche Element der Achse.

Sie wird als Komplettset (Schiene + 4 bereits auf der Schiene montierte Lager) verkauft und ersetzt die gesamte Führung der Achse in einem einzigen Arbeitsgang. Original-Komponente von HIWIN.

Technische Daten

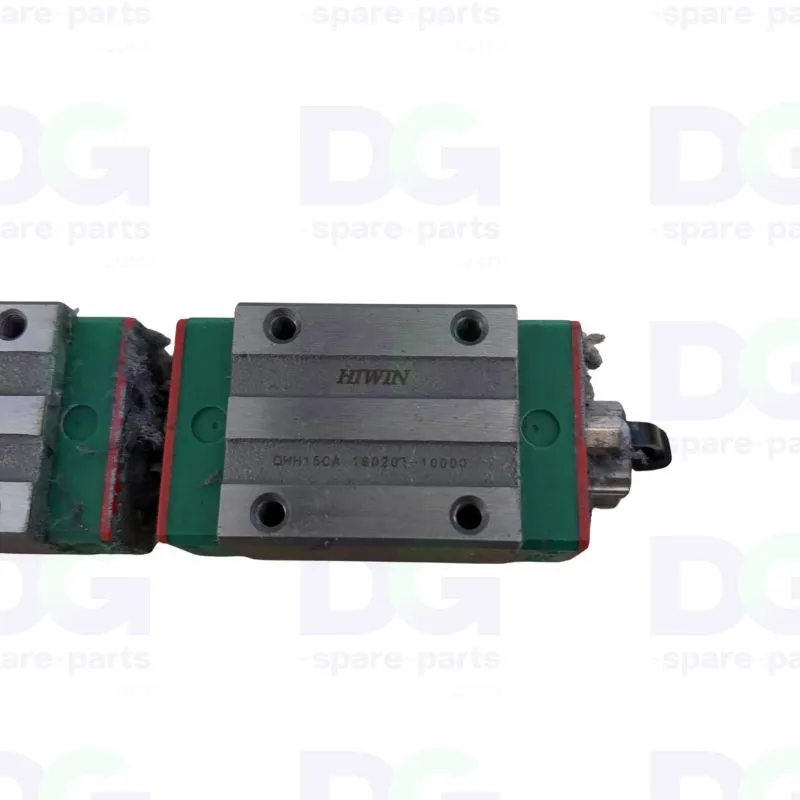

• Bauteil: HIWIN-Serie QH – Lager QHH15CA
• Typ: Linearführungssatz (Schiene + Lager)
• Zusammensetzung: 1 Schiene (Größe 15) + 4 Lager QHH15CA
• Lager: quadratischer Typ, hohe Belastbarkeit, Kugeln im Käfig (caged ball)
• Größe: 15 (HIWIN-Schiene 15 mm, kompatibel mit HGR15)
• Schienenlänge: 370 mm (37 cm)

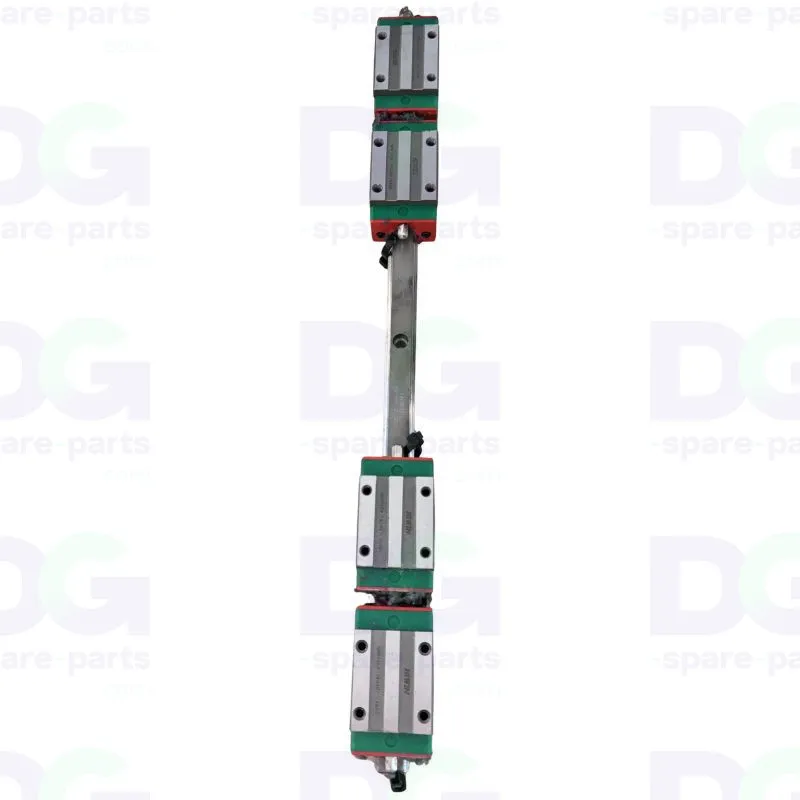

• Anordnung: 2 Lager an jedem Ende der Schiene
• Marke: HIWIN
• Lieferumfang: Komplettset, Lager bereits auf der Schiene montiert

Kompatibilität und Verwendung

• HandTop HT2512 (Großformat-UV-Drucker)
• Linearführung einer Maschinenachse
• Bauteil: HIWIN QHH15CA (Größe 15)

Funktion

• Präzise Führung der linearen Bewegung einer Achse
• Aufnahme der Last des beweglichen Elements (hohe Tragfähigkeit, 4 Lager)
• Gewährleistung einer gleichmäßigen und geräuscharmen Bewegung (Kugeln im Käfig)
• Die Positioniergenauigkeit der Achse aufrechterhalten

Mögliche Anzeichen bei Verschleiß

• Spiel oder Schwergängigkeit an der Achse (abgenutzte Lager)
• Geräusche, Vibrationen oder Ruckeln während der Bewegung
• Verlust der Positioniergenauigkeit / Druckqualität
• Beschädigte Kugeln oder Käfig, zerkratzte oder korrodierte Schiene

Durch den Austausch dieses Führungssatzes wird die Bewegungspräzision der betreffenden Achse des HandTop HT2512 wiederhergestellt und eine reibungslose sowie zuverlässige Bewegung gewährleistet.
