E300479 – Kopf-FPC-Baugruppe (JV5)

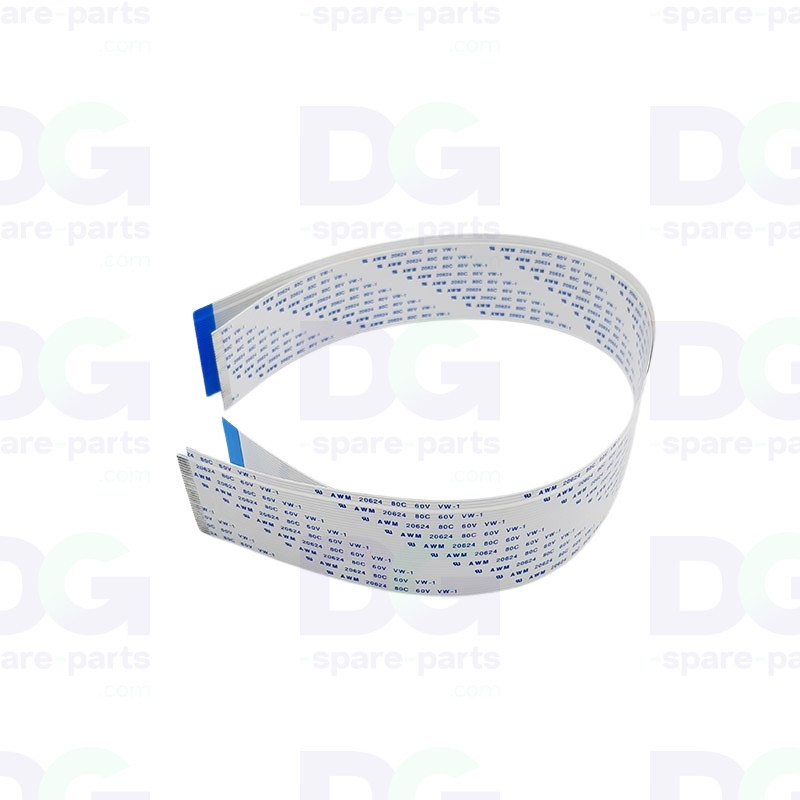

FPC-Kopfkabel E300479 – Mimaki JV5

Das Head FPC Assy E300479 ist das flexible Flachkabel (FFC), das die Datenverbindung zwischen der Hauptplatine und dem Druckkopf der Drucker Mimaki JV5 herstellt. Diese Baugruppe aus zwei FPC-Kabeln überträgt die Drucksignale, die zur genauen Ansteuerung jeder Düse des Kopfes nötig sind. Sie wird direkt durch die Referenzen E300775 und M007622 ersetzt. Ein beschädigtes, geknicktes oder oxidiertes FPC-Kabel führt zu Signalverlusten, die Druckfehler – fehlende Linien, Streifen, Artefakte – oder einen vollständigen Ausfall des Kopfes zur Folge haben können. Sein Wechsel ist ein üblicher Vorgang bei der Wartung des Druckkopfes.

Technische Daten

• OEM-Referenz: E300479
• Hersteller: Mimaki
• Teileart: FPC-Kopfkabel
• Ersetzt durch: E300775 / M007622
• Kabel 1: 31,1 cm lang – 3,2 cm breit – 31 Kontakte
• Kabel 2: 31,1 cm lang – 3,6 cm breit – 34 Kontakte
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Mimaki JV5
• Mimaki TS5

Funktion

• Überträgt die Druckdaten zwischen Hauptplatine und Kopf
• Steuert jede Düse des Druckkopfes genau an
• Schlüsselbauteil der Ansteuerkette des Kopfes

Mögliche Verschleißerscheinungen

• Fehlende Linien oder Streifen im Druck
• Wiederkehrende Artefakte oder Druckfehler
• Düsen werden beim Düsentest nicht erkannt
• Teilweiser oder vollständiger Ausfall des Druckkopfes

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
