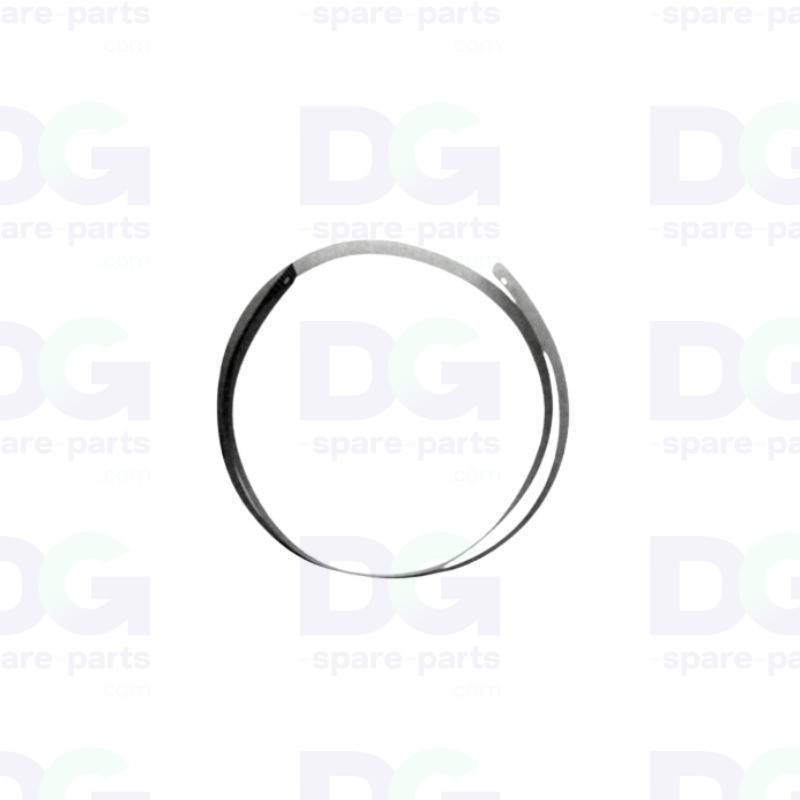

1000007719 – Blatt, Linearmaßstab BN-20 (Encoderband)

Linearer Encoder-Streifen – Roland BN-20 – 1000007719

Das lineare Encoderband Roland 1000007719 (Sheet, Linear Scale BN-20) ist das optische Maßband, das entlang der Schiene des Schlittens des VersaSTUDIO BN-20 befestigt ist. Der Encoder-Sensor liest es kontinuierlich ab, um die genaue Position der Druckköpfe zu ermitteln.

Seine Teilung von 180 Linien pro Zoll (180 LPI) liefert dem Controller bei jedem Durchgang die Positionsreferenz. Diese Präzision gewährleistet eine exakte Tropfenplatzierung und einen auf den Druck abgestimmten Konturschnitt.

Wird einzeln geliefert, in den Originalabmessungen von 762 × 13 mm, einschließlich Befestigungslöcher. Aufgrund ihrer spezifischen Breite von 13 mm ist ein Originalteil von Roland erforderlich: Dieses Teil wird als Neuware oder generalüberholt angeboten.

Technische Daten

• OEM-Artikelnummer: 1000007719
• Hersteller: Roland DG
• Teiltyp: Linear-Encoder-Skala (linear encoder scale / encoder strip)
• Auflösung: 180 LPI
• Abmessungen: 762 mm × 13 mm (Gesamtlänge, einschließlich Bohrungen)
• Betroffene Achse: Bewegung des Druckwagens
• Lieferumfang: Einzelteil, einbaufertig
• Teiltyp: Roland-Originalteil (OEM), neu oder generalüberholt

Kompatibilität und Verwendung

• Roland VersaSTUDIO BN-20

Funktion

• Übermittlung der Positionsreferenz des Schlittens an den Encoder-Sensor
• Gewährleistung der Synchronisation zwischen der Bewegung des Schlittens und dem Druckvorgang der Druckköpfe
• Die Ausrichtung von Hin- und Rücklauf gewährleisten
• Die Maßgenauigkeit der Drucke aufrechterhalten

Mögliche Anzeichen bei Verschleiß

• Fehlermeldung „Motor error“ oder Stillstand des Schlittens während des Druckvorgangs
• Versatz oder Doppelausdruck der Druckdurchläufe im bidirektionalen Modus
• Der Konturschnitt ist gegenüber dem Druck versetzt
• Kratzer, Tintenflecken oder ausgelöschte Markierungen auf dem Band sichtbar

Der Austausch des Encoderbands stellt eine zuverlässige Positionierung des Druckwagens wieder her und beseitigt Registerfehler, die auf eine beeinträchtigte Abtastung zurückzuführen sind.
