1000003627 – Blatt, Linearskala XJ-740 (Encoderband)

Linearer Encoder-Streifen – Roland XJ-740 / LEJ-640 – 1000003627

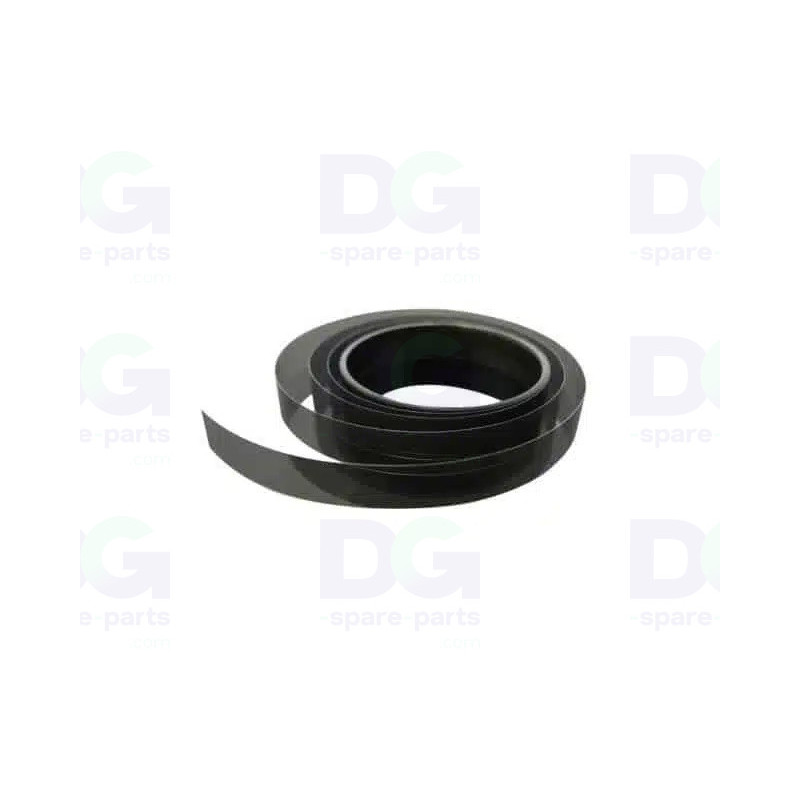

Das lineare Encoderband Roland 1000003627 (Sheet, Linear Scale XJ-740) ist das optische Maßband, das entlang der Führungsschiene des Schlittens des XJ-740 sowie der UV-Hybriddrucker LEJ-640 und LEJ-640FT befestigt ist. Der Encoder-Sensor liest es kontinuierlich ab, um die genaue Position der Druckköpfe zu ermitteln.

Seine Teilung mit 180 Linien pro Zoll (180 LPI) liefert der Steuerung bei jedem Durchlauf die Positionsreferenz. Diese Präzision gewährleistet eine exakte Tropfenplatzierung und einen bidirektionalen Druck ohne Versatz.

Wird einzeln geliefert, in den Originalabmessungen von 2543 × 15 mm, einschließlich Befestigungslöcher. Drei Varianten stehen auf diesem Datenblatt zur Auswahl: Neu (Originalteil von Roland), generalüberholt (geprüftes Originalteil) oder Neu / Kompatibel (von DG Spare Parts hergestelltes Band).

Technische Daten

• OEM-Teilenummer: 1000003627
• Hersteller: Roland DG
• Teiltyp: Linear-Encoder-Skala (Linear Encoder Scale / Encoder Strip)
• Auflösung: 180 LPI
• Abmessungen: 2543 mm × 15 mm (Gesamtlänge, einschließlich Bohrungen)
• Betroffene Achse: Bewegung des Druckwagens
• Lieferumfang: Einzelteil
• Zustand: Neu (OEM), generalüberholt oder Neu / Kompatibel, je nach gewählter Variante

Kompatibilität und Verwendung

• Roland XJ-740
• Roland LEJ-640
• Roland LEJ-640FT

Version „Neu / Kompatibel“ – hergestellt von DG Spare Parts

• Das Band wird in unserer Werkstatt aus einem generischen 180-LPI-Encoderband mit einer Breite von 15 mm und einer ursprünglichen Länge von 2543 mm zugeschnitten.
• Wird ohne Befestigungslöcher geliefert: Diese müssen vom Kunden selbst gebohrt werden, wobei die Position der Löcher des Originalbandes als Vorlage dient.
• Gleiche Auflösung und gleiche Breite wie das Originalteil, kompatibel mit dem vorhandenen Encodersensor.
• Fertigung auf Bestellung, ohne Herstellergarantie von Roland.

Funktion

• Bereitstellung der Positionsreferenz des Schlittens für den Encoder-Sensor
• Sicherstellung der Synchronisation zwischen der Bewegung des Schlittens und dem Druckvorgang der Druckköpfe
• Gewährleistung der Ausrichtung von Hin- und Rücklauf
• Die Maßgenauigkeit der Drucke aufrechterhalten

Mögliche Anzeichen bei Verschleiß

• Fehlermeldung „Motor error“ oder Stillstand des Schlittens während des Druckvorgangs
• Versatz oder Doppelabdruck der Druckdurchgänge im bidirektionalen Modus
• Feine, unregelmäßige Streifen über die gesamte Breite des Druckmediums
• Kratzer, Tintenflecken oder ausgelöschte Skalenmarkierungen auf dem Band

Der Austausch des Encoder-Bandes stellt eine zuverlässige Positionierung des Druckwagens wieder her und beseitigt Registerfehler, die auf eine beeinträchtigte Abtastung zurückzuführen sind.

♻️ DG Spare Parts – europäischer Spezialist für Ersatzteile für Großformatdrucker und Plotter.
