W701588450 – Baugruppe Linearencoder LEJ-640

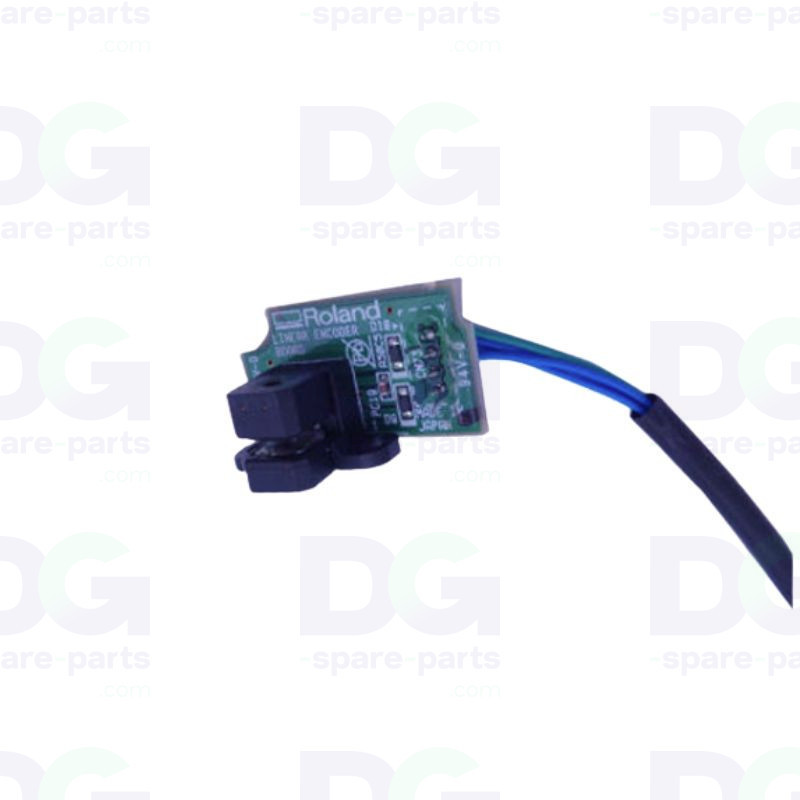

Linear-Encoder-Baugruppe Roland LEJ-640 – Art.-Nr. W701588450

Der Linear-Encoder ist ein wesentlicher Bestandteil des Positionierungssystems der Roland UV-Flachbettdrucker. Er besteht aus dem Encoder-Streifen (Encoder Strip) und den zugehörigen Elementen, die eine präzise Erfassung der Schlittenposition ermöglichen.

Beim Modell LEJ-640 gewährleistet dieses Teil eine perfekte Ausrichtung der Druckdurchgänge und eine originalgetreue Wiedergabe der Druckbilder, selbst bei hoher Auflösung. Es ist für den reibungslosen Betrieb des Verfahrsystems auf der X-Achse unverzichtbar.

Die OEM-Teilenummer W701588450 entspricht der kompletten Baugruppe (Assembly), was den Austausch erleichtert und eine perfekte Kompatibilität mit der Maschine gewährleistet.

Technische Daten

• OEM-Teilenummer: W701588450
• Typ: Linearencoder-Baugruppe
• Komponenten: Encoderband + Befestigungselemente
• Funktion: Erfassung der Schlittenposition
• System: Optischer Linearencoder
• Anwendung: X-Achse (Schlittenbewegung)

Kompatibilität und Verwendung

• Roland UV-Flachbettdrucker: LEJ-640

Funktion

• Ermöglicht die präzise Erfassung der Schlittenposition
• Stellt die Ausrichtung der Druckdurchläufe sicher
• Gewährleistet Bildqualität und Schärfe
• Synchronisiert die Bewegung mit dem Druck

Mögliche Symptome bei Verschleiß oder Verschmutzung

• Sichtbare horizontale Streifenbildung
• Druckversatz oder Doppelbild
• Fehler bei der Positionierung des Schlittens
• Unregelmäßiger oder instabiler Druck
• Fehlermeldungen des Encoders

Wichtig: Das Encoderband ist empfindlich gegenüber UV-Tinten, Staub und Rückständen. Vor dem Austausch wird eine regelmäßige Reinigung mit einem geeigneten Reinigungsmittel empfohlen.

Durch den Austausch dieser Baugruppe wird die Präzision des Systems wiederhergestellt und kritische Druckfehler bei UV-Flachbettdruckern vermieden.
