1210060005 – 3-poliges Wechselstrom-Schütz 18 A Schneider LC1D18B7C (HandTop HT2512)

3-poliges Wechselstrom-Schütz 18 A – HandTop HT2512 – Art.-Nr. 1210060005 (Schneider TeSys LC1D18B7C)

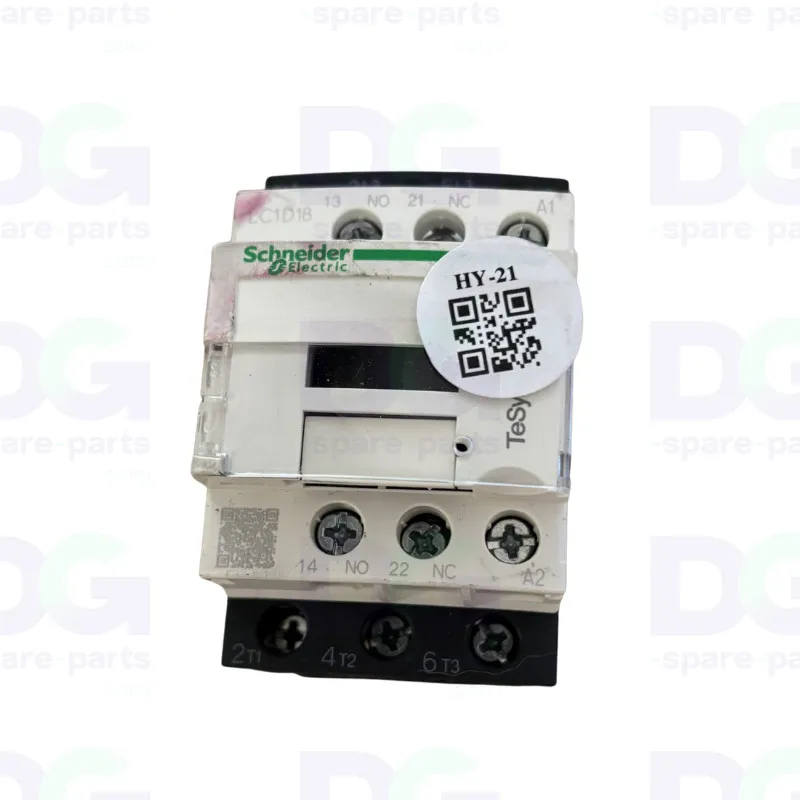

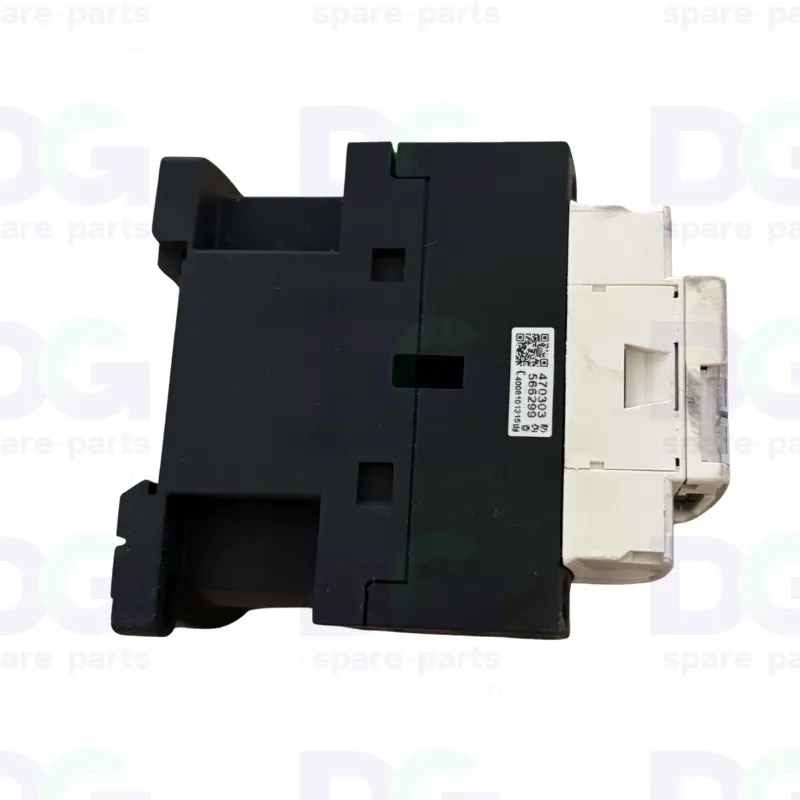

Das Leistungsschütz des UV-Flachbettdruckers HandTop HT2512 (Art.-Nr. HandTop 1210060005, Position A05) ist ein Schneider Electric TeSys D, Modell LC1D18B7C.

Dreipoliges Leistungsschütz 18 A nach AC-3 (Ie 18 A bei Ue 380 V, Ith 32 A in AC-1), Steuerspule 24 V AC 50/60 Hz (Code B7), ausgestattet mit einem Hilfskontakt 1 Schließer (13-14) + 1 Öffner (21-22). Entspricht IEC 60947-4-1 / VDE 0660.

Originalteil von Schneider Electric, funktionsgeprüft (OK-geprüft), einbaufertig: direkter Austausch eines defekten Schützes zur Wiederherstellung der Leistungssteuerung im Schaltschrank.

Technische Daten

• HandTop-Artikelnummer (HT2512, Position A05): 1210060005
• Interner HandTop-Code: MS815-174
• Hersteller-Artikelnummer (Schneider Electric): LC1D18B7C (Baureihe TeSys D / Deca)
• Typ: dreipoliges Wechselstrom-Schütz (3 Pole)
• Strom: 18 A bei AC-3 (Ue 380 V); Ith 32 A (AC-1)
• Leistung AC-3: 4 kW (220/230 V) / 7,5 kW (380/400 V) / 10 kW (660/690 V)
• Spule: 24 V AC, 50/60 Hz (Code B7)
• Hilfskontakte: 1 Schließer (13-14) + 1 Öffner (21-22)

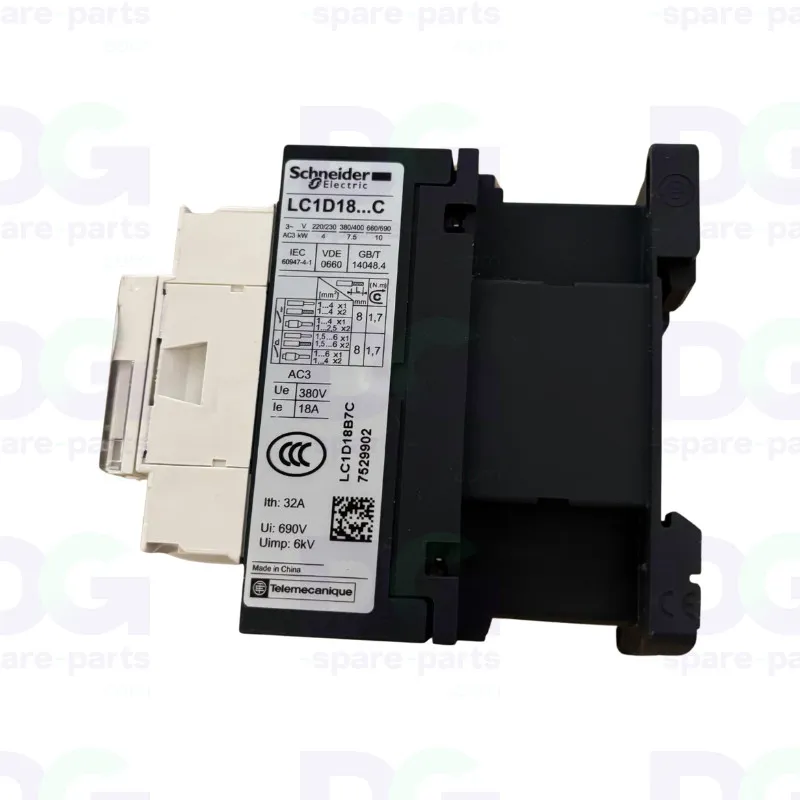

• Spannungen: Ue 380 V, Ui 690 V, Uimp 6 kV
• Normen: IEC 60947-4-1, VDE 0660, CCC, CE
• Zustand: generalüberholt, auf Funktion geprüft (OK – geprüft)

Kompatibilität und Verwendung

• Maschine: HandTop HT2512 – Position A05 (Art.-Nr. 1210060005)
• Schneider-Standardteil: Schütz TeSys D LC1D18B7C (entspricht LC1D18B7 / LC1-D18B7C, Spule 24 V AC)
• Spule 24 V AC 50/60 Hz – für eine andere Spulenspannung wählen Sie die entsprechende Artikelnummer (M7 = 220 V, F7 = 110 V, E7 = 48 V…)

Funktion

• Ein- und Ausschalten der dreiphasigen Stromversorgung eines Verbrauchers (Motor, Last)
• Fernsteuerung über die 24-V-AC-Spule
• Signalisierung / Verriegelung über die Hilfskontakte NO und NC
• Trennung der Leistungsleitung im Schaltschrank

Mögliche Anzeichen bei einer Störung

• Schütz klemmt nicht mehr (Spule defekt), Strom wird nicht zugeschaltet
• Festgeklemmte oder verschlissene Leistungskontakte (Erwärmung, Lichtbogen)
• Defekter Hilfskontakt (fehlerhafte Signalisierung)
• Brummen, Vibrationen oder ungewollte Auslösungen

Der Austausch des Schützes stellt eine zuverlässige Leistungssteuerung wieder her und verhindert einen Maschinenstillstand.
