1290020154 – 400-W-Servoverstärker HandTop HT2512 (Fuji ALPHA5 RYH401F5-VV2)

400-W-Servoverstärker – HandTop HT2512 – Art.-Nr. 1290020154 (Fuji ALPHA5 Smart RYH401F5-VV2)

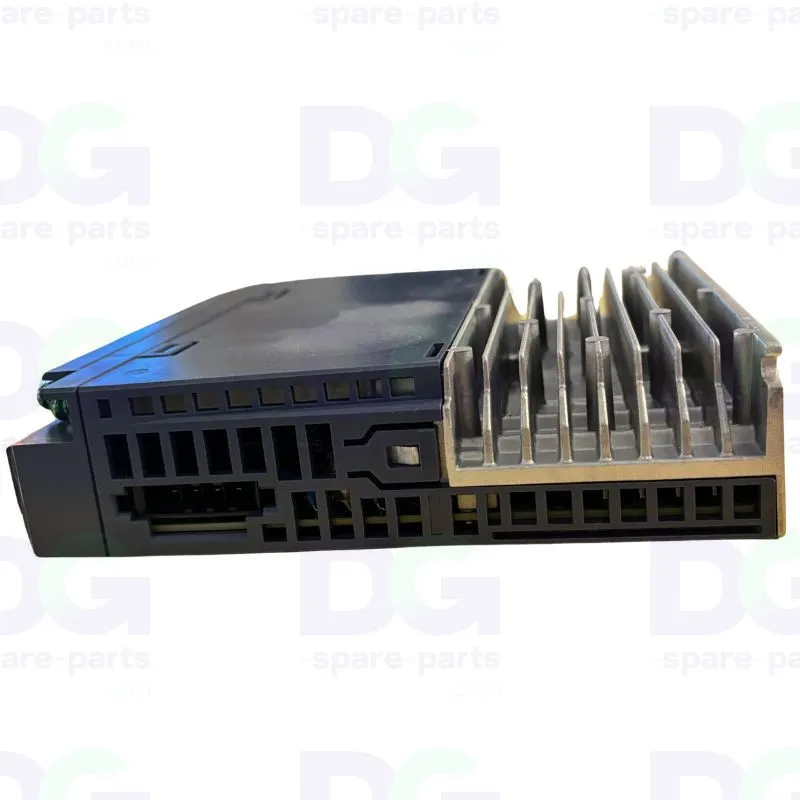

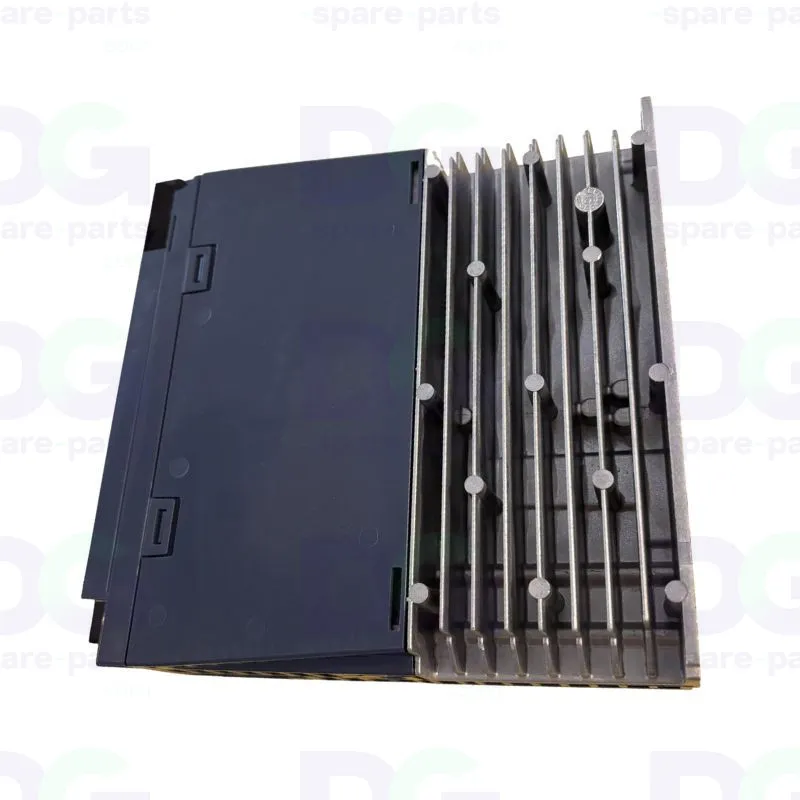

Der 400-W-Servoverstärker des UV-Flachbettdruckers HandTop HT2512 (Art.-Nr. HandTop 1290020154, Position A21) steuert einen Achs-Servomotor an. Bei dem gelieferten Gerät handelt es sich um einen Fuji Electric ALPHA5 Smart RYH401F5-VV2.

In der Stückliste des HT2512 GEN6 ist diese Position „Servotreiber“ mit 0,4 kW unter der Artikelnummer 1290020154 (interner Code 1.5.031500001088) aufgeführt; neuere Maschinen sind mit einem Inovance SV630PS2R8I-Treiber ausgestattet, der funktional gleichwertig ist. Dieses Fuji ALPHA5 Smart-Gerät ist der Servo, der bei den HT2512 in der Fuji-Konfiguration verbaut ist.

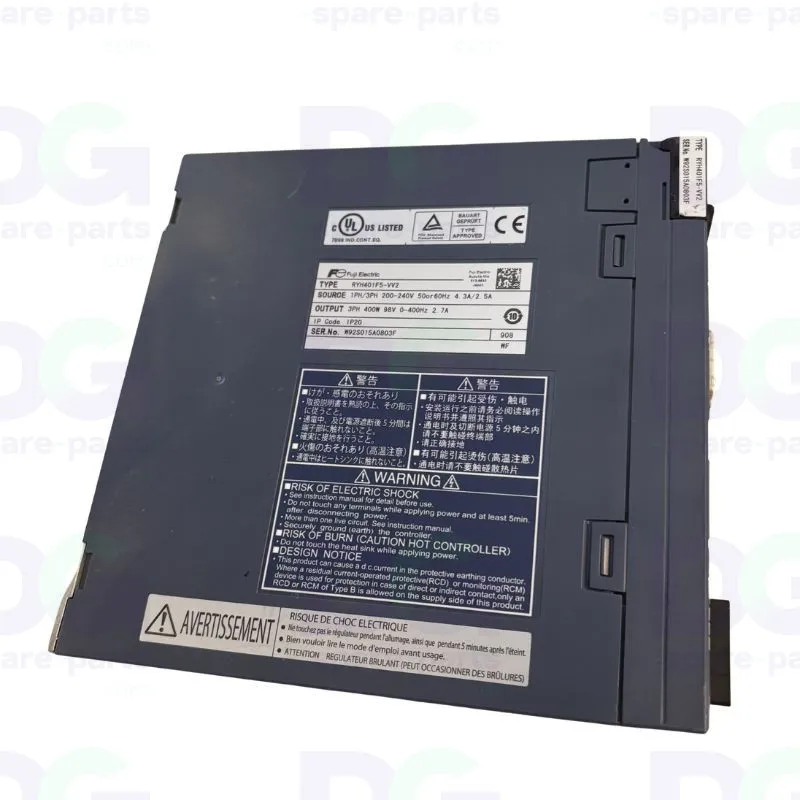

Eingang 1PH/3PH 200–240 V (50/60 Hz), Ausgang 3PH 400 W, 0–400 Hz, 2,7 A, IP20. Originalteil von Fuji Electric, auf Funktionsfähigkeit geprüft (OK – geprüft), einbaufertig: direkter Ersatz für einen defekten Servoverstärker.

Technische Daten

• HandTop-Artikelnummer (HT2512, Position A21): 1290020154
• Interner HandTop-Code: 1.5.031500001088
• Hersteller-Artikelnummer (Fuji Electric): RYH401F5-VV2 (Baureihe ALPHA5 Smart)
• Entsprechung in der GEN6-Stückliste: Inovance SV630PS2R8I (0,4 kW)
• Leistung: 400 W (0,4 kW)
• Stromversorgung: 1-phasig/3-phasig 200–240 V, 50/60 Hz (4,3 A / 2,5 A)
• Ausgang: 3PH, 400 W, 98 V, 0–400 Hz, 2,7 A
• Schutzart: IP20
• Zustand: generalüberholt, auf Funktionsfähigkeit geprüft (OK – geprüft)
• Anwendung: Achs-Servoantrieb, HandTop HT2512

Kompatibilität und Verwendung

• Maschine: HandTop HT2512 – Servoantrieb A21 (Art.-Nr. 1290020154)
• Äquivalent: Inovance SV630PS2R8I (0,4-kW-Treiber, verbaut in neueren HT2512-Modellen)
• Kompatible Fuji-Motoren: ALPHA5 / ALPHA5 Smart 400 W Serie GYS401 (z. B. GYS401D5-RC2); genaue Kombination je nach Encoder und Motoroptionen
• Schnittstelle: Typ „VV“ (Impuls / analog) – Spannung 200 V (Einphasen-/Dreiphasenstrom 200–240 V)
• Ähnliche Fuji-Varianten: RYH401F5-VV2-Z2, RYH401F5-VV2-ZC1, RYH401F6-VV2 – bitte die genaue Artikelnummer angeben oder uns kontaktieren

Funktion

• Ansteuerung eines Achs-Servomotors (Positions-, Drehzahl- und Drehmomentregelung)
• Umwandlung der 200–240-V-Eingangsspannung in einen geregelten dreiphasigen Ausgang zum Motor

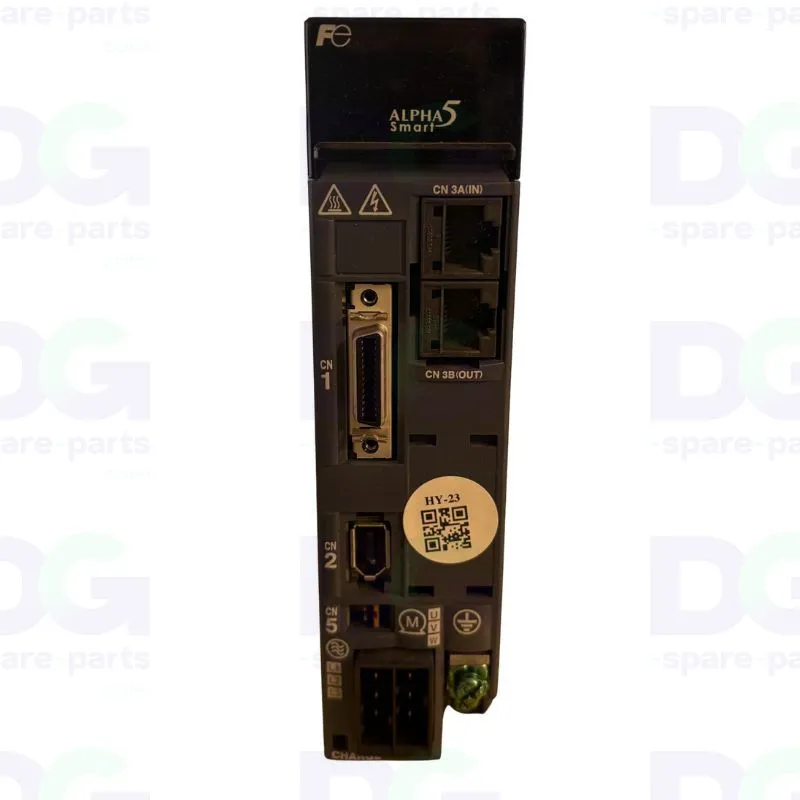

• Kommunikation mit der Steuerung über die ALPHA5-Schnittstelle (CN3A IN / CN3B OUT)
• Auswertung des Motor-Encoder-Rückmeldesignals (CN2) für die Regelung

Mögliche Symptome im Falle einer Störung

• Achse bewegt sich nicht mehr, Motor ohne Drehmoment
• Alarm / Fehlercode am Umrichter
• Servofehler bei der Initialisierung oder während des Druckvorgangs
• Kommunikationsverlust mit der Steuerung, Achse nicht referenziert

Der Austausch des Servoverstärkers stellt den zuverlässigen Antrieb der Achse wieder her und verhindert einen Maschinenstillstand.
