3010112660 – Arizona 550 F/S-Kit für Toshiba-Druckkopf CE2

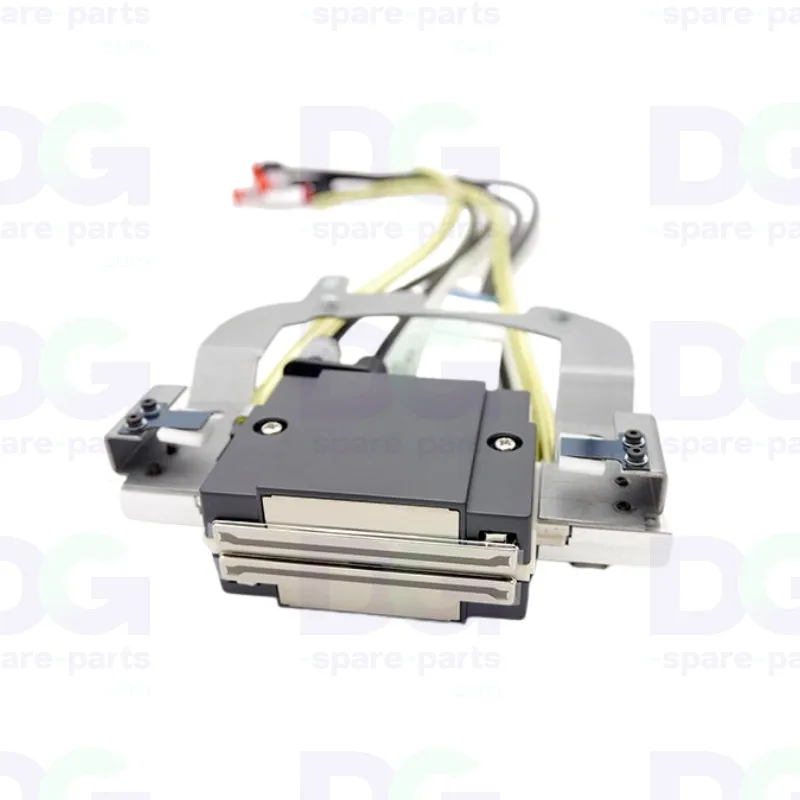

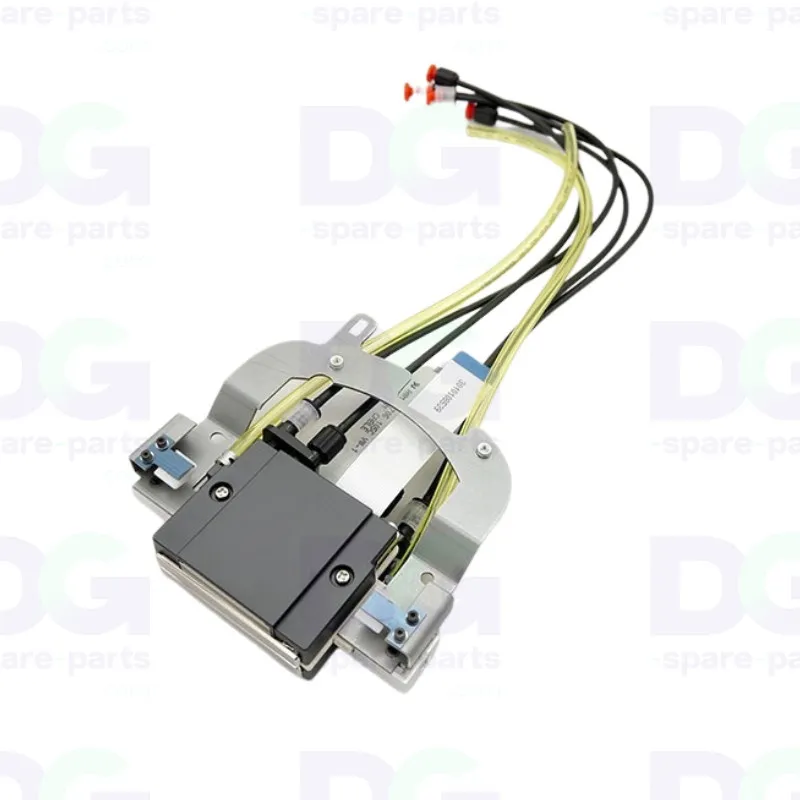

Druckkopf Toshiba CE2 3010112660 (aufbereitet) – Canon Arizona 550

Das Druckkopf-Kit Toshiba CE2 (Ref. 3010112660) ist das zentrale Druckbauteil der Flachbettdrucker Canon Arizona 550GT und 550XT. Es setzt die Tintentropfen über eine piezoelektrische Technik mit mehreren Graustufen genau auf dem Medium ab. Auf Basis einer Micro-Piezo-Technik mit 16 Graustufen moduliert es das Tropfenvolumen von 6 bis 90 Pikoliter und gibt so feine Verläufe ebenso wieder wie dichte Flächen. Mit 636 aktiven Düsen und einem Düsenabstand von 84,5 μm sichert die native Auflösung von 300 dpi ein genaues, gleichmäßiges Druckbild über die Druckbreite von 53,7 mm. Kompatibel mit ölbasierten Pigmenttinten und UV-härtenden Pigmenttinten. Dieser aufbereitete Kopf wird in einer geeigneten Konservierungsflüssigkeit gelagert. Vor dem Einsatz ist eine Befüllprozedur zwingend erforderlich.

Technische Daten

• OEM-Referenz: 3010112660
• Hersteller: Canon Océ
• Teileart: Druckkopf (Toshiba CE2, aufbereitet)
• Zustand: Aufbereitet, in Konservierungsflüssigkeit gelagert – Befüllprozedur vor dem Einsatz
• OEM-Referenzen: 3010112660 / 3010110596 / 3010110416 / 3010109461
• Technologie: Micro-Piezo, mehrere Graustufen (bis zu 16 Stufen)
• Aktive Düsen: 636
• Druckbreite: 53,7 mm
• Düsenabstand: 84,5 μm
• Native Auflösung: 300 dpi
• Tropfenvolumen: 6 – 90 pl
• Typische Schussfrequenz: 2,8 – 28 kHz
• Abmessungen: 85 x 74 x 33 mm
• Gewicht: 174 g
• Tintenkompatibilität: Ölbasierte Pigmenttinte – UV-härtende Pigmenttinte
• Verfügbare Einstufungen: Perfekt: 0-2 fehlende Düsen / Gut: 3-5 / Korrekt: 6-10
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Canon Océ Arizona 5xx
• Fujifilm Acuity

Funktion

• Spritzt die Tintentropfen mit der festgelegten Auflösung auf das Medium (nativ 300 dpi)
• Moduliert das Tropfenvolumen (6 bis 90 pl) für Halbtöne und Flächen
• Übernimmt die Wiedergabe der Graustufen (bis zu 16 Stufen) für genaue Farbübergänge
• Sichert einen gleichmäßigen Auftrag über die Druckbreite von 53,7 mm bei 84,5 μm Düsenabstand
• Sichert die Verträglichkeit mit UV-härtenden und ölbasierten Pigmenttinten

Mögliche Verschleißerscheinungen

• Waagerechte Streifen oder wiederkehrende weiße Linien (fehlende Düsen)
• Unvollständiger Düsentest: abgelenkte, schwache oder fehlende Düsen
• Verlust an Sättigung oder Farbgenauigkeit auf Flächen
• Tintenaustritt am Kopf oder ungleichmäßiger Auftrag auf dem Medium
• Ungleichmäßiger Graustufenverlauf – Verlust an Feinheit in den Übergängen

Aufbereitet geliefert und in einer geeigneten Konservierungsflüssigkeit gelagert – vor dem Einsatz die Befüllprozedur befolgen. Eine Zusicherung als Neuteil ist nicht möglich; jeder Kopf wird nach der Zahl der fehlenden Düsen eingestuft (Perfekt / Gut / Korrekt).
