E109827 – CART-Stromkabel-Baugruppe

CART-Stromkabelbaugruppe – Mimaki UCJV300 / UCJV150 – E109827

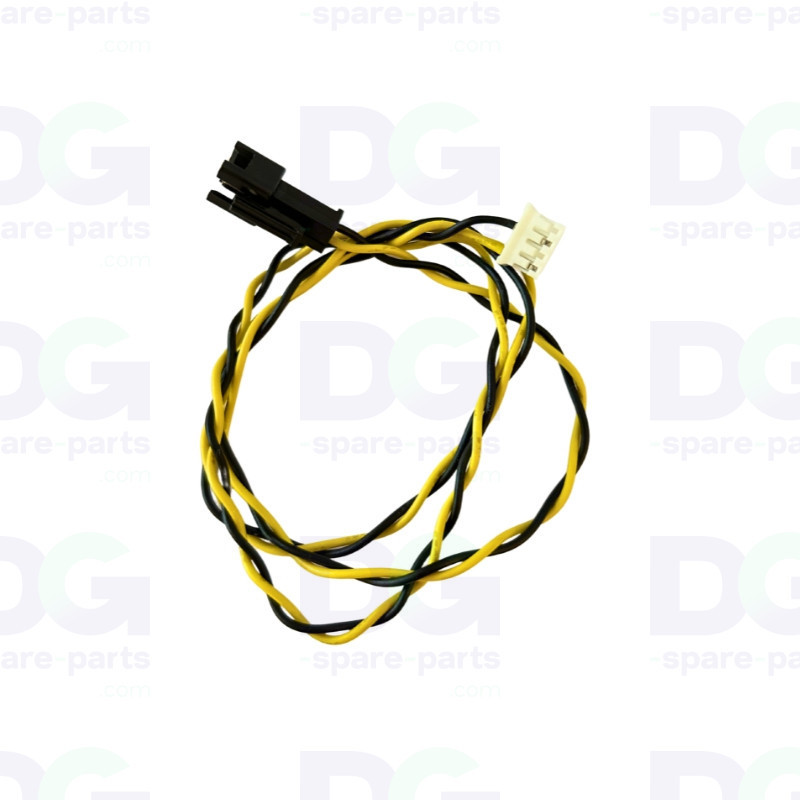

Das CART-Stromkabel (CART Power Cable Assy, Mimaki-OEM-Teilenummer E109827) ist der Kabelbaum, der die CART-IO-Leiterplatte an der Vorderseite des Flaschenversorgungssystems (Bottle Supply) des Druckers mit Strom versorgt.

Es verbindet die Gleichstromversorgung des Geräts mit dem Stecker CN1 (4-polig, Eingang „For power supply“) der Platine und liefert die für die Ansteuerung der Tintenmagnetventile und die Anzeige der Status-LEDs pro Steckplatz erforderliche Spannung von +36 V DC. Diese dedizierte Verbindung gewährleistet eine stabile Stromversorgung der Elektronik zur Steuerung der Tintenflaschen.

Es wird als komplette Baugruppe (Assy) mit einer 2-poligen SM-Zwischenverbindung geliefert, ist anschlussfertig und entspricht der Originalverkabelung von Mimaki (OEM).

Technische Daten

• OEM-Teilenummer: E109827
• Hersteller: Mimaki
• Teiltyp: Montierter Stromversorgungskabelbaum (Assy)
• Stecker an der Platine: CN1 – 4-polig (Stromeingang)
• Zwischenverbindung: SM 2-polig (2-adriges Kabel)
• Spannung: +36 V DC
• Versorgte Platine: CART IO PCB Assy (E107936)
• Betroffener Bereich: Flaschen-Tintenversorgungssystem (Bottle Supply)
• Lieferumfang: Kompletter Kabelbaum, einbaufertig
• Teiltyp: Mimaki-Originalteil (OEM)

Kompatibilität und Verwendung

• Mimaki UCJV300
• Mimaki UCJV150
• Versorgt die CART-IO-Leiterplatte (E107936) des Flaschen-Tintensystems mit Strom

Funktion

• Leitet die +36-V-Gleichstromversorgung an die CART-IO-Leiterplatte weiter
• Versorgt die Steuerelektronik der Tintenmagnetventile mit Strom
• Erhält die Anzeige der Status-LEDs pro Tintensteckplatz aufrecht
• Verbindet die Stromverteilung der Maschine mit dem Stecker CN1 der Platine
• Gewährleistet die elektrische Durchgängigkeit, geschützt durch die auf der Platine integrierten Sicherungen (F2/F3, 2 A)

Mögliche Symptome bei Verschleiß

• CART IO-Leiterplatte ohne Stromversorgung: keine Status-LED leuchtet
• Tintenmagnetventile funktionieren nicht oder die Tintenzufuhr ist gestört
• Fehler bei der Erkennung oder Verwaltung der Tintenflaschen
• Zeitweise Unterbrechungen aufgrund eines Wackelkontakts am SM- oder CN1-Stecker
• Fehlende +36 V DC: Anzeigen D31/D32 auf der Platine erloschen

Durch den Austausch des CART-Stromkabels wird die zuverlässige Stromversorgung der CART-IO-PCB-Karte und der ordnungsgemäße Betrieb des Tintenflaschensystems wiederhergestellt.
